鎂磚是以高純度氧化鎂（MgO）為主要原料制成的高級(jí)耐火材料，廣泛應(yīng)用于冶金、水泥、玻璃等行業(yè)的高溫窯爐內(nèi)襯。在鎂磚的成型過程中，伺服螺旋壓力機(jī)因其高精度、高穩(wěn)定性和可編程控制等優(yōu)勢(shì)，成為提高坯體密度和成品率的關(guān)鍵設(shè)備。然而，鎂砂原料的特殊性（如高硬度、低塑性）對(duì)成型工藝提出了嚴(yán)格要求。本文將詳細(xì)探討伺服螺旋壓力機(jī)在鎂磚生產(chǎn)中的關(guān)鍵控制要點(diǎn)，以確保產(chǎn)品質(zhì)量和生產(chǎn)效率。

1. 原料處理與配比優(yōu)化

（1）顆粒級(jí)配控制

鎂砂的顆粒級(jí)配直接影響坯體的密實(shí)度和強(qiáng)度。建議采用“三級(jí)配比”（粗、中、細(xì)顆粒混合），粗顆粒（1~3mm）占比40%~50%，中顆粒（0.1~1mm）占30%~40%，細(xì)粉（<0.1mm）占10%~20%，以確保良好的堆積密度和燒結(jié)性能。

（2）結(jié)合劑與水分調(diào)節(jié)

• 結(jié)合劑通常采用鹵水（MgCl?溶液）或樹脂，添加量需精確控制（3%~5%）。

• 水分過高會(huì)導(dǎo)致粘模，過低則降低成型強(qiáng)度，建議控制在3%~5%范圍內(nèi)，并保持混合均勻性。

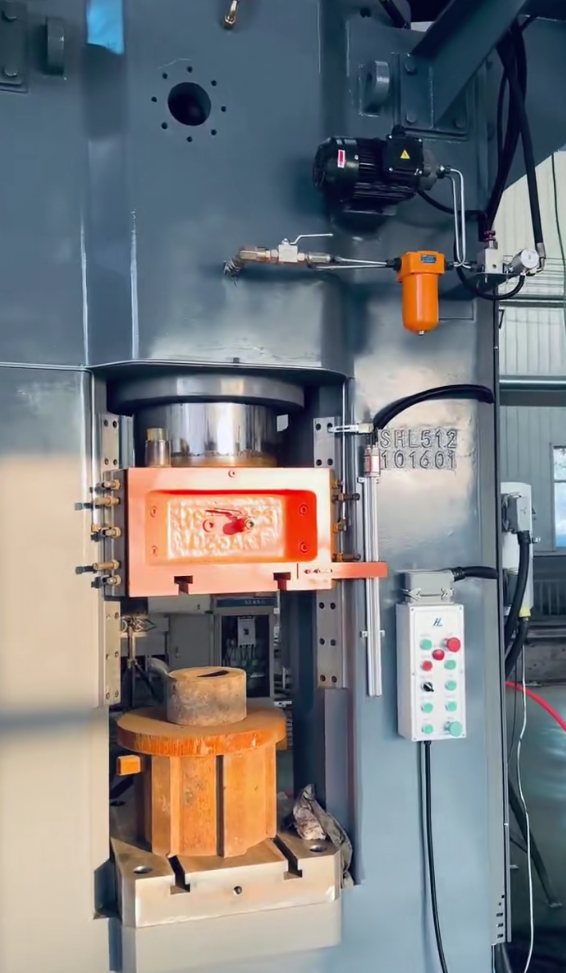

2. 伺服螺旋壓力機(jī)的成型工藝優(yōu)化

（1）壓力曲線設(shè)定

• 預(yù)壓階段（排氣）：低壓（10~30MPa）慢速下壓，排出坯體內(nèi)空氣，防止氣孔缺陷。

• 主壓階段（高壓成型）：壓力提升至100~150MPa，確保坯體達(dá)到高密度（≥2.8 g/cm3）。

• 保壓階段（穩(wěn)定結(jié)構(gòu)）：保持壓力2~3秒，減少?gòu)椥院笮?dǎo)致的微裂紋。

（2）速度控制

• 下壓速度宜緩（5~20mm/s），避免過快導(dǎo)致排氣不良。

• 回程速度可適當(dāng)提高（30~50mm/s），以提高生產(chǎn)效率。

（3）伺服系統(tǒng)穩(wěn)定性

• 壓力波動(dòng)需控制在±1%以內(nèi)，確保每塊磚坯的密度一致性。

• 采用閉環(huán)控制系統(tǒng)，實(shí)時(shí)監(jiān)測(cè)壓力與位移，異常時(shí)自動(dòng)調(diào)整或停機(jī)。

3. 模具設(shè)計(jì)與維護(hù)

（1）模具材質(zhì)選擇

鎂砂硬度高，模具需采用高耐磨材料（如SKD11、DC53等），并進(jìn)行表面硬化處理（鍍鉻或滲氮），以延長(zhǎng)使用壽命。

（2）脫模優(yōu)化

• 設(shè)計(jì)1°~3°的脫模斜度，減少脫模阻力。

• 使用石墨粉或?qū)Ｓ妹撃乐拐衬！?/p>

（3）定期清理與檢查

每班次生產(chǎn)后需清理模具殘留鎂砂，并檢查磨損情況，確保尺寸精度。

4. 生產(chǎn)環(huán)境與操作規(guī)范

（1）溫濕度管理

• 環(huán)境溫度建議20~30℃，濕度≤60%，防止原料吸潮或過快干燥。

• 成型后的坯體需避免劇烈振動(dòng)，防止開裂。

（2）設(shè)備維護(hù)

• 定期潤(rùn)滑螺旋傳動(dòng)系統(tǒng)，檢查軸承、導(dǎo)軌磨損情況。

• 清理設(shè)備表面鎂砂粉塵，防止吸濕腐蝕。

5. 質(zhì)量檢測(cè)與常見問題對(duì)策

（1）關(guān)鍵質(zhì)量指標(biāo)

• 坯體密度：≥2.8 g/cm3（通過稱重和尺寸計(jì)算）。

• 外觀檢查：無(wú)裂紋、缺角、分層等缺陷。

• 燒結(jié)性能：耐壓強(qiáng)度≥50MPa，顯氣孔率≤18%。

（2）常見問題及解決方案

結(jié)論

伺服螺旋壓力機(jī)在鎂磚生產(chǎn)中具有高精度、高效率的優(yōu)勢(shì)，但需嚴(yán)格控制原料配比、壓力參數(shù)、模具狀態(tài)及操作環(huán)境，以確保坯體質(zhì)量。通過優(yōu)化工藝參數(shù)、加強(qiáng)設(shè)備維護(hù)和實(shí)時(shí)監(jiān)測(cè)，可顯著提高鎂磚的成型合格率和產(chǎn)品性能，滿足高溫工業(yè)的應(yīng)用需求。
